Dòng sản xuất ESS 10ppm

Tổng quan dòng
1Khả năng đường dây: 8-10 PPM

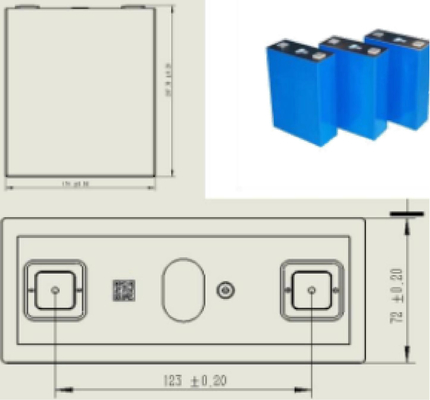

2. Blueprint Cell: 280AH/314AH
3Pin tương thích: 100AH-314AH

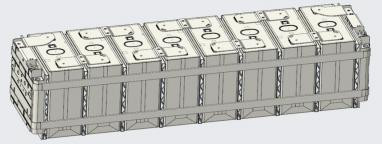

4. Mô-đun kế hoạch: Lỏng làm mát 1P13S
5. Blueprint PACK: 1P52S tương thích với 1P48S / 1P104S

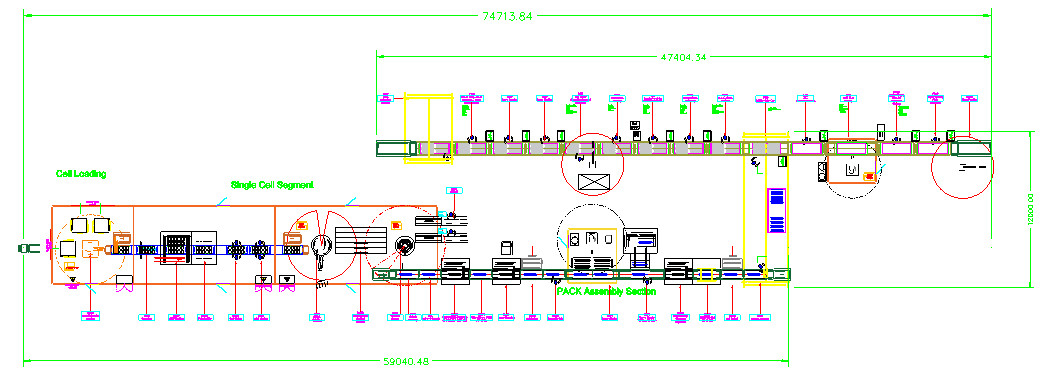

6- Kích thước đường dây tổng thể: L75M * W12M * H3.5M;
7. Loại làm mát: làm mát bằng chất lỏng tương thích với làm mát bằng không khí


Tổng quan về phần module:

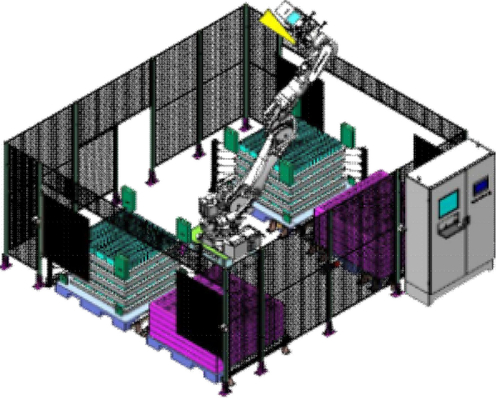

1. Loading tế bào: 5 tế bào tại 1 thời gian bởi Robot, tự động đặt khay trống.
2Quét tế bào: quét tự động.
3. Kiểm tra OCV: 10 chế độ mỗi lần, kiểm tra tự động, giải phóng tự động NG, vật liệu
bổ sung, tải thông tin;
4. Cell Flip: tự động điều chỉnh hướng của tế bào theo OCV và công thức
các yêu cầu;
5- Chất dính tế bào: dính thủ công, được trang bị các thiết bị cố định;
6. Cục xếp chồng: chế độ xử lý và tải robot, 5 lần, có thể thiết lập Qty xếp chồng;
7- Nền tảng xếp chồng: Chế độ xếp chồng phẳng, xen kẽ các lớp trên và dưới, 5 nhóm mỗi lớp,
mỗi nhóm có chức năng tiền ép, xếp chồng hoàn tất, và vật liệu được di chuyển
ngược để dỡ;
8- Xét bọc thép / dải thép / thiết bị BMS đầu cuối: xét tự động, thép thủ công
Cài đặt BMS dải/cài đặt BMS đầu cuối;
9. Định địa chỉ cực / phát hiện cực: Chế độ 3 trục + CCD trực tuyến, tự động thực hiện,
tọa độ địa chỉ được chia sẻ với các thiết bị phía sau để gọi, và theo công thức,
So sánh các hướng tích cực và tiêu cực của các tế bào pin để xác định nếu lỗi
các sản phẩm được xả ra khỏi cửa hàng xả khí NG;
10. Pole làm sạch: tự động lấy địa chỉ thông tin tọa độ và làm sạch bằng laser
cột;
11Cài đặt CCS: vận hành bằng tay, đầu tiên cài đặt tấm hướng dẫn, và sau đó cài đặt CCS;

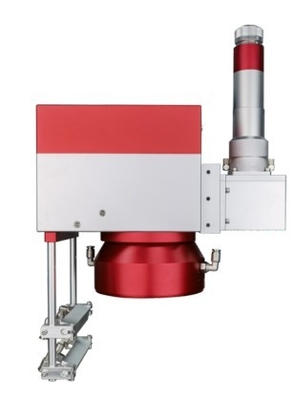

12. hàn laser: robot 6 trục + laser 6KW + CCD + chế độ đo khoảng cách, thiết bị
được chuyển ra khỏi đường dây cùng với mô-đun, chế độ hàn hai trạm;
13. Phán quyết thủ công và hàn sửa chữa: Hướng tay kiểm tra hiệu ứng hàn. Nếu hàn sửa chữa
cần thiết, sản phẩm chảy vào máy hàn để hoàn thành hàn sửa chữa, và
mã mô-đun, công suất, tốc độ được tải lên;
14Kiểm tra và làm sạch sau hàn: Kiểm tra hình ảnh trực tuyến về sự xuất hiện của hàn,
bàn chải + làm sạch áp suất âm của các vị trí hàn;
15. thử nghiệm cách nhiệt mô-đun Hipot: nền tảng khí nén + thử nghiệm, tải lên thông tin;

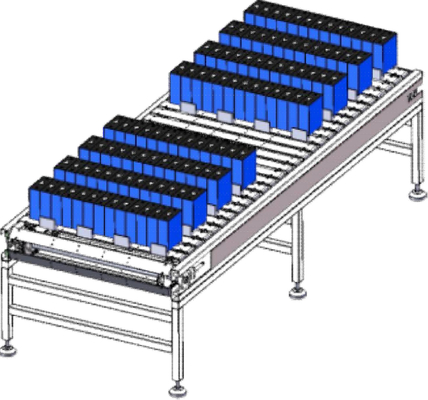

16. chuỗi phân đoạn tế bào tốc độ kép: người mang 1350mm * 600mm, hai lớp tốc độ kép
Cơ thể dây chuyền, khóa kép, tải 300KG;
17. Mô-đun phân khúc chuỗi tốc độ kép: người mang 1450mm * 600mm, hai lớp tốc độ kép
Cơ thể dây chuyền, khóa kép, tải 300KG;
18Đường truyền mô-đun: thang máy nâng ngang hai, được trang bị thang máy điện thông thường,
200kg tải, cơ thể đường đệm phù hợp dưới cùng.

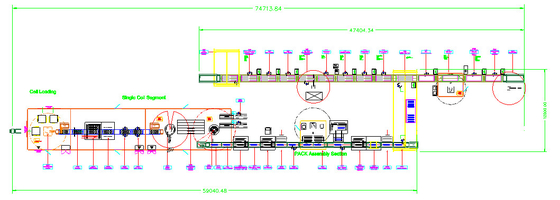

Dòng quy trình
